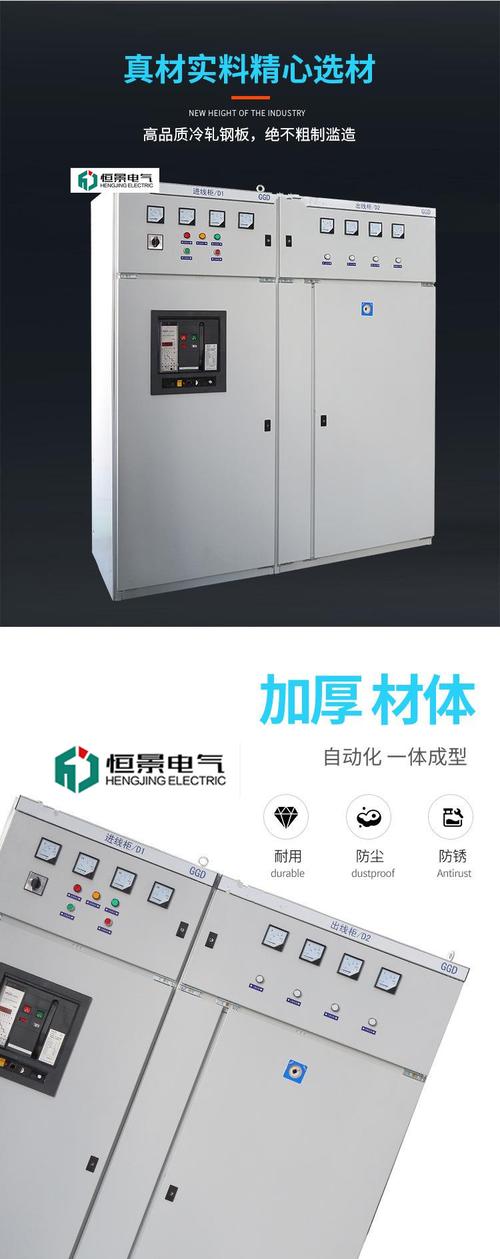

交流配电柜大容量低压开关在工厂中的适用性技术交流

一、引言

在现代工厂供配电系统中，交流配电柜作为电能分配与控制的核心设备，其可靠性和安全性直接关系到整个生产系统的稳定运行。随着工厂规模扩大和用电负荷增加，大容量低压开关（通常指额定电流1000A以上、短路分断能力50kA以上的低压断路器或负荷开关）在配电柜中的应用日益普遍。本次技术交流围绕大容量低压开关在工厂配电柜中的适用性展开，涵盖选型原则、技术要点、典型应用场景及运维注意事项，供设计、施工和运维人员参考。

二、工厂配电系统的负荷特征

工厂用电负荷具有以下典型特征：

1. 负荷集中且容量大：大型电机、压缩机、加热炉、电焊设备等单机容量可达数百千瓦，总配电回路电流常在数千安培级别。
2. 启动冲击明显：电动机直接启动或星三角启动时，瞬时电流可达额定值的5～7倍，对开关的短时耐受能力提出较高要求。
3. 谐波与功率因数问题突出：变频器、整流设备等非线性负载产生谐波，影响开关的保护特性。
4. 环境条件复杂：粉尘、高温、潮湿、振动等现场条件对开关的防护等级和灭弧性能形成考验。

因此，工厂配电柜中的低压开关不仅要满足额定电流和分断能力要求，还需具备良好的短时耐受、选择性配合和保护功能。

三、大容量低压开关的选型原则

3.1 额定电流与框架等级

主进线柜和母联柜的开关额定电流应根据计算负荷电流选择，并留有10%～20%的裕量。对于总容量在2000kVA以上的工厂变配电所，主开关常选用2000A～6300A框架式断路器（ACB）。分支回路可根据实际负荷选用塑壳断路器（MCCB）或框架式断路器。

3.2 短路分断能力

开关的极限短路分断能力（Icu）必须大于安装处的最大预期短路电流。工厂低压侧短路电流通常为30kA～80kA，重工业场景可达100kA以上。选型时应以系统短路电流计算值为依据，并考虑运行方式变化（如变压器并列运行）带来的短路电流增大。

3.3 选择性配合

上下级开关之间应实现保护选择性，避免分支回路故障导致主开关跳闸而大面积停电。热磁式与电子式脱扣器的组合、短路短延时（STD）与瞬时（INST）的整定配合是关键。建议通过脱扣曲线校核或选择性配合表验证。

3.4 保护功能与智能化

大容量开关宜配置电子式脱扣器，具备长延时（L）、短延时（S）、瞬时（I）、接地故障（G）四段保护，并支持通信接口（Modbus、Profibus等），便于接入工厂配电监控系统，实现遥测、遥信、遥控。

3.5 使用类别与环境适应性

用于电动机控制的开关应考虑AC-3使用类别；用于配电保护可采用AC-1。柜内安装时应关注开关的允许环境温度、防护等级（一般不低于IP30，粉尘场合提高至IP54）以及是否适合拿下式或抽出式安装。

四、关键技术问题交流

4.1 短路电流计算与校核

工厂配电设计应以短路电流计算结果为依据选择开关分断能力。需要注意的是，变压器容量、阻抗电压、电缆截面与长度均影响短路电流值。对于大容量开关，还应校核其短时耐受电流（Icw），确保在短延时保护动作期间开关能承受热稳定和动稳定考验。

4.2 温升与散热

大容量开关在满载运行时发热量较大，柜体设计应保证足够的散热面积和通风条件。抽出式开关的插接触头是发热薄弱环节，应定期检查接触压力和温升。对于密闭柜体，必要时配置强制通风或空调冷却。

4.3 涌流与误动作问题

工厂中变压器投切、大电机启动、电容器组合闸均会产生涌流，可能导致上级开关瞬时保护误动。解决方法包括：适当提高瞬时整定值、采用短延时躲过涌流、对电容器回路选用专用开关并配置电抗器。

4.4 谐波环境下的保护可靠性

电子式脱扣器对谐波敏感，高谐波环境下可能出现测量误差或误动作。建议对谐波严重的回路选用真有效值测量的脱扣器，并合理设置接地故障保护阈值。

4.5 与上下级保护的配合实例

以一台2000kVA变压器（阻抗电压6%，低压侧额定电流约2887A）为例：主进线开关选用3200A框架式断路器，Icu不低于65kA，短延时整定0.2s、6倍额定电流；分支回路塑壳断路器瞬时整定值低于主开关短延时动作值，通过时间-电流曲线校核实现选择性。实际工程中应结合具体参数复核。

五、典型应用场景

1. 工厂总降压变电所低压主配电柜：采用大容量框架式断路器作为进线和母联开关，承担全厂电能分配与保护。
2. 大型车间动力配电柜：为多台大功率电机、生产线设备供电，分支开关按负荷分组配置。
3. 电动机控制中心（MCC）：大容量开关用于主干馈线，配合接触器和热继电器实现电机保护与控制。
4. 应急电源与备用回路：双电源切换柜中的大容量开关需具备可靠的机械和电气联锁。

六、安装与运维注意事项

1. 开关安装应保证垂直度，抽出式开关操作机构灵活可靠，插接件接触良好。
2. 定期检查脱扣器整定值与实际运行方式是否一致，防止整定值被随意更改。
3. 每年至少进行一次绝缘电阻测量和开关动作特性试验，验证保护功能。
4. 关注柜内温度、异味和异常声响，发现触头过热应及时停电检修。
5. 建立开关台账，记录投运时间、动作次数和检修记录，为状态检修提供依据。

七、

大容量低压开关在工厂交流配电柜中的适用性，取决于负荷特征、短路水平、选择性要求和环境条件的综合匹配。工程设计阶段应重视短路电流计算与保护配合校核，选型时兼顾分断能力、短时耐受和智能化需求；运维阶段应加强整定值管理和定期试验。通过设计与运维的协同，才能充分发挥大容量低压开关在工厂配电系统中的保护与分配作用，保障供电安全可靠。

---

本文为技术交流参考内容，具体工程选型应以实际系统参数和现行标准规范为准。
